Représente un noeud dans le graphcet Un noeud peut être un noeud d'action ou un noeud de transition. Il contient une liste de parent & d'enfant afin de pouvoir parcourir le graphe,. Plus de détails...

#include <Node.h>

Graphe d'héritage de Grafcet::Node:

[légende]

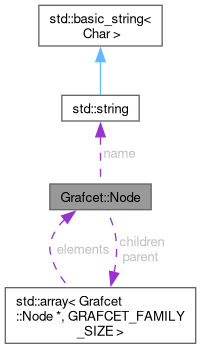

Graphe de collaboration de Grafcet::Node:

[légende]

Fonctions membres publiques
	Node (const auto &parents, const auto &children={})

virtual bool	enabled ()=0
	vérifie si le noeud est activé

virtual void	action ()=0
	action à réaliser lorsque le noeud est actif

constexpr void	addChild (Node *child)
	attache un enfant au noeud

auto	getChildren () const
	retourne la liste des enfants

Attributs publics
std::string	name = "Node"

bool	isTransition = false
	true si le noeud est une transition, false sinon

bool	synchronize = false
	true si le noeud est synchronisant

bool	active = false
	true si le noeud est actif

Attributs protégés
std::array< Node *, GRAFCET_FAMILY_SIZE >	parent = {}
	Liste des nœuds parents.

std::array< Node *, GRAFCET_FAMILY_SIZE >	children = {}
	Liste des nœuds enfants.

friend	StateMachine

Description détaillée

Représente un noeud dans le graphcet Un noeud peut être un noeud d'action ou un noeud de transition. Il contient une liste de parent & d'enfant afin de pouvoir parcourir le graphe,.

Documentation des constructeurs et destructeur

◆ Node()

Grafcet::Node::Node	(	const auto &	parents,
		const auto &	children = {} )

inlineexplicit

Paramètres

parents	Une liste de parents pour le noeud
children	Une liste d'enfants pour le noeud

Documentation des fonctions membres

◆ action()

virtual void Grafcet::Node::action ( )

pure virtual

action à réaliser lorsque le noeud est actif

Implémenté dans Grafcet::ActionNode, et Grafcet::Transition.

Voici le graphe des appelants de cette fonction :

◆ addChild()

void Grafcet::Node::addChild ( Node * child )

inlineconstexpr

attache un enfant au noeud

Paramètres

child

◆ enabled()

virtual bool Grafcet::Node::enabled ( )

pure virtual

vérifie si le noeud est activé

Implémenté dans Grafcet::ActionNode, et Grafcet::Transition.

◆ getChildren()

auto Grafcet::Node::getChildren ( ) const

inlinenodiscard

retourne la liste des enfants

Renvoie: la liste des enfants

La documentation de cette classe a été générée à partir du fichier suivant :

Node.h
